O presente artigo apresenta um panorama técnico e normativo sobre os cabos com isolação HEPR (High Ethylene Propylene Rubber) para tensão de 0,6/1kV, com foco em sua aplicação em ambientes industriais e infraestrutura elétrica pesada. Aborda-se a composição construtiva, comparativos de desempenho em relação ao PVC, campos de aplicação, conformidade normativa, critérios de especificação técnica e orientações práticas para tomada de decisão. Por fim, propõe-se um checklist de aplicação e destaca-se o diferencial da isolação branca Hollytec.

Introdução

O uso de cabos elétricos com alta resistência térmica e mecânica é essencial para ambientes industriais com demandas críticas. Dentre as opções disponíveis, o cabo HEPR 90°C 1kV destaca-se como solução robusta e durável. Este artigo visa apresentar os fundamentos técnicos e normativos que justificam sua escolha em projetos de engenharia elétrica, comparando-o ao tradicional cabo com isolação em PVC.

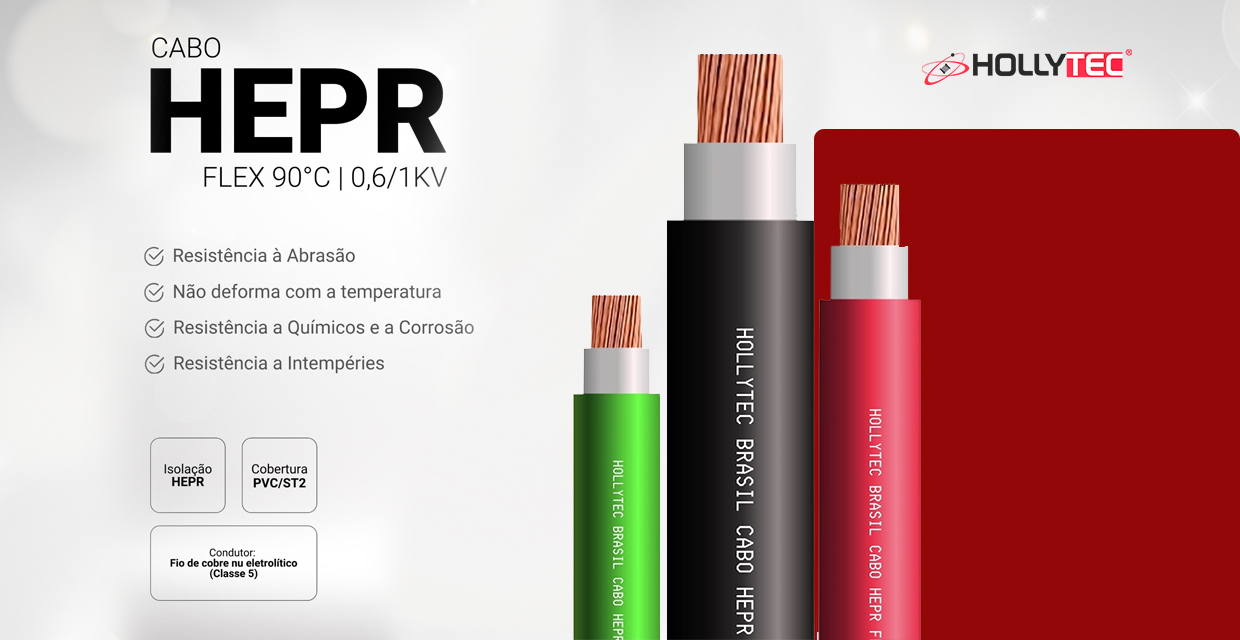

O que é o cabo HEPR 90°C 1kV

O termo HEPR refere-se à borracha de etileno-propileno de alto desempenho, utilizada como isolante em condutores elétricos. Sua composição oferece características superiores para condução elétrica segura e estável, mesmo sob condições ambientais severas.

Componentes típicos:

  • Condutor de cobre nu eletrolítico (Classe 5 – flexível);
  • Isolação HEPR com resistência térmica contínua de até 90°C;
  • Capa externa de PVC/ST2 com proteção mecânica e ambiental;
  • Tensão nominal: 0,6/1kV.

Vantagens do HEPR em relação ao PVC

Principais benefícios do HEPR sobre o PVC:

  • Temperatura máxima contínua mais elevada (90°C);
  • Maior capacidade de corrente (~30% superior);
  • Excelente resistência à umidade e agentes químicos;
  • Maior durabilidade mecânica e térmica;
  • Menor índice de falhas em instalações críticas;
  • Classificação termofixa, com melhor desempenho sob sobrecarga.

Aplicações recomendadas

O cabo HEPR 90°C 1kV é apropriado para:

  • Subestações e cabines primárias;
  • Painéis de alimentação e distribuição;
  • Galerias subterrâneas e shafts técnicos;
  • Transformadores e centros de carga crítica;
  • Ambientes com exposição à umidade e calor constante;
  • Instalação direta no solo (com proteção adequada).

Normas técnicas e regulamentações

O uso do cabo HEPR deve atender às seguintes normas técnicas:

  • NBR NM 280 – Condutores de cobre;
  • NBR 7286 – Cabos de potência isolados com HEPR;
  • NBR 5410 – Instalações elétricas de baixa tensão;
  • Portaria INMETRO n.º 131/2022 – Certificação de conformidade para fios e cabos.

Identificação visual

Características construtivas para reconhecimento:

  • Isolação interna espessa em HEPR, geralmente preta ou branca (caso da Hollytec);
  • Capa externa em PVC resistente;
  • Marcações normativas e código do fabricante no corpo do cabo;
  • Diâmetro externo e rigidez superiores aos cabos de PVC tradicionais.

Perguntas frequentes

O HEPR pode ser usado em residências?
Embora tecnicamente possível, é superdimensionado para esse fim.

Suporta sobrecargas térmicas?
Sim, desde que respeitada a faixa de até 90°C contínuos.

Pode substituir PVC diretamente no projeto?
Depende. O HEPR é mais espesso e exige verificação de dutos e suportes.

Integração com sistemas

O cabo HEPR é compatível com:

  • Disjuntores padrão;
  • Conectores e terminais comuns;
  • Requer atenção aos raios mínimos de curvatura e métodos de acomodação.

Checklist para especificação

  • Verificação da tensão nominal do sistema;
  • Temperatura ambiente e regime de operação;
  • Distância de transmissão e queda de tensão;
  • Presença de agentes químicos ou umidade;
  • Espaço físico disponível para instalação;
  • Conformidade normativa;
  • Análise de custo total e ROI técnico.

Conclusão

O cabo HEPR 90°C 1kV representa uma evolução em termos de confiabilidade, segurança e durabilidade para instalações elétricas críticas. Sua aplicação adequada proporciona ganhos operacionais, redução de falhas e longevidade aos sistemas.
A Hollytec fornece cabos HEPR com isolação branca exclusiva, diferencial que facilita a identificação visual, otimiza a manutenção e reforça o compromisso com a excelência técnica.
Entre em contato com a equipe técnica da Hollytec para especificar o cabo HEPR ideal para seu projeto.
Estamos prontos para oferecer consultoria técnica especializada e soluções sob medida.



Referências:

  • ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5410: Instalações elétricas de baixa tensão.
  • ABNT NBR 7286: Cabos de potência com isolação HEPR.
  • ABNT NBR NM 280: Condutores de cobre para cabos isolados.
  • INMETRO. Portaria nº 131, de 2022.
